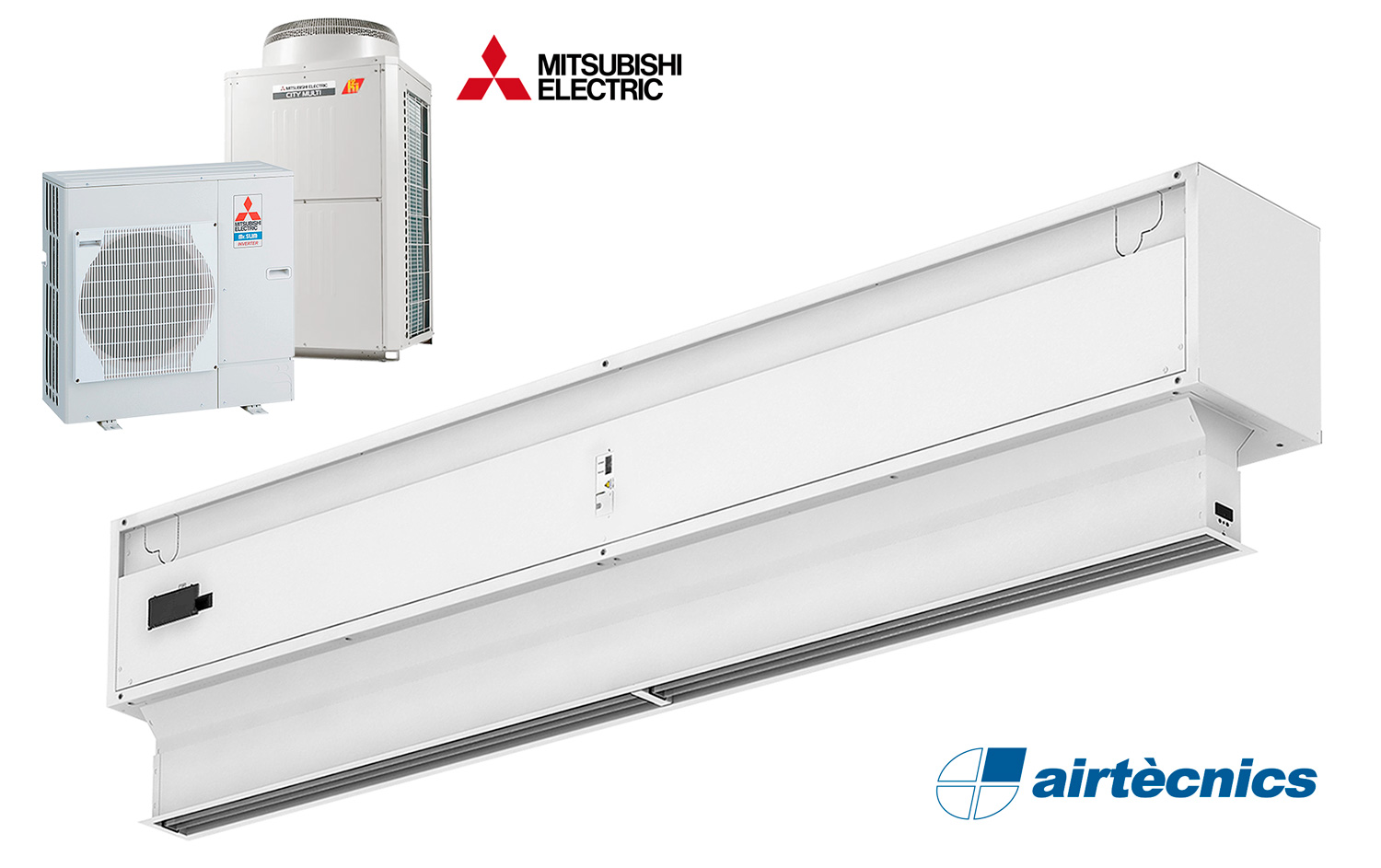

Vzduchová clona Invisair DX pro tepelné čerpadlo MITSUBISHI ELECTRIC
- Vzduchová clona s energeticky úsporným tepelným čerpadlem: Až 70% snížení nákladů a emisí CO2 (režim vytápění).
- Speciálně navrženo pro aplikace, kdy je třeba tělo vzduchové clony nainstalovat dovnitř sloupce nebo přepážky z architektonických důvodů.
- Samonosná konstrukce pláště z pozinkované ocelové desky, ve standardu nalakovaného epoxy-polyesterovou bílou barvou RAL9016.Jiné barvy či nerez ocel jsou dostupné na vyžádání.
- Proud vzduchu u Invisair sleduje přímou linii od vzduchové mřížky až do výpusti. Místo pro vstup uvnitř přepážky nebo sloupce by mělo být navrženo s vhodnou mřížkou poskytnutou jiným výrobcem.
- Výstupní lopatky z eloxovaného hliníku s profilem ve tvaru křídla, nastavitelné od 0 do 15 stupňů na každou stranu.
- Odstředivé ventilátory s dvojitým nasáváním poháněné motorem s vnějším rotorem a nízkou hlučností. 5rychlostní přepínač.EC modely vybaveny ventilátory s velmi nízkou energetickou spotřebou.
- Zahrnuje pouze topnou dx cívku s nainstalovanými teplotními čidly.
- Řídící panel Plug&Play CS-5DX-NE sloužící DX s 5rychlostním přepínačem a 7m telefonním kabelem jsou součástí.
- DX 1:1:
"Připravena pro připojení k venkovní invertorové jednotce tepelného čerpadla MITSUBISHI ELECTRIC Standard a Power (R410A) s expanzním ventilem. Není součástí, zákazník musí koupit. Je vyžadována souprava rozhraní MITSUBISHI ELECTRIC DX přizpůsobena pro vzduchovou clonu a programovatelné ovládání, prosíme o konzultaci." - DX VRF:
Připravena pro připojení k venkovní invertorové jednotce tepelného čerpadla MITSUBISHI ELECTRIC (R410A). Je vyžadována souprava rozhraní MITSUBISHI ELECTRIC VRF přizpůsobená pro vzduchovou clonu s expanzním ventilem a programovatelné ovládání.
Model Jmenovitý průtok
m³/hDoporučená výška instalace
mVenkovní jednotka 230Vx1 Venkovní jednotka 400Vx3 IECG 1500 DX14-ME 2920 3-4,2 PUZ-ZM125VKA PUZ-ZM125YKA 5/8" - 3/8" IECG 2000 DX22-ME 4380 3-4,2 - PUZ-ZM200YKA 1 IECG 2000 DX24-ME 4380 3-4,2 - PUZ-ZM250YKA 1 IECG 2500 DX27-ME 5110 3-4,2 - PUZ-ZM250YKA 1 Model Jmenovitý průtok
m³/hDoporučená výška instalace
mIECG 1500 VRF13-ME 2920 3-4,2 5/8" - 3/8" IECG 1500 VRF15-ME 2920 3-4,2 5/8" - 3/8" IECG 2000 VRF20-ME 4380 3-4,2 1 IECG 2000 VRF24-ME 4380 3-4,2 1 IECG 2500 VRF29-ME 5110 3-4,2 1 IECG 2500 VRF25-ME 5110 3-4,2 1 Model Jmenovitý průtok
m³/hDoporučená výška instalace
mVenkovní jednotka 230Vx1 Venkovní jednotka 400Vx3 IECG 1500 DX14-ME 2920 3-4,2 PUZ-ZM125VKA PUZ-ZM125YKA 5/8" - 3/8" IECG 2000 DX22-ME 4380 3-4,2 - PUZ-ZM200YKA 1 IECG 2000 DX24-ME 4380 3-4,2 - PUZ-ZM250YKA 1 IECG 2500 DX27-ME 5110 3-4,2 - PUZ-ZM250YKA 1 Model Jmenovitý průtok
m³/hDoporučená výška instalace
mIECG 1500 VRF13-ME 2920 3-4,2 5/8" - 3/8" IECG 1500 VRF15-ME 2920 3-4,2 5/8" - 3/8" IECG 2000 VRF20-ME 4380 3-4,2 1 IECG 2000 VRF24-ME 4380 3-4,2 1 IECG 2500 VRF29-ME 5110 3-4,2 1 IECG 2500 VRF25-ME 5110 3-4,2 1
