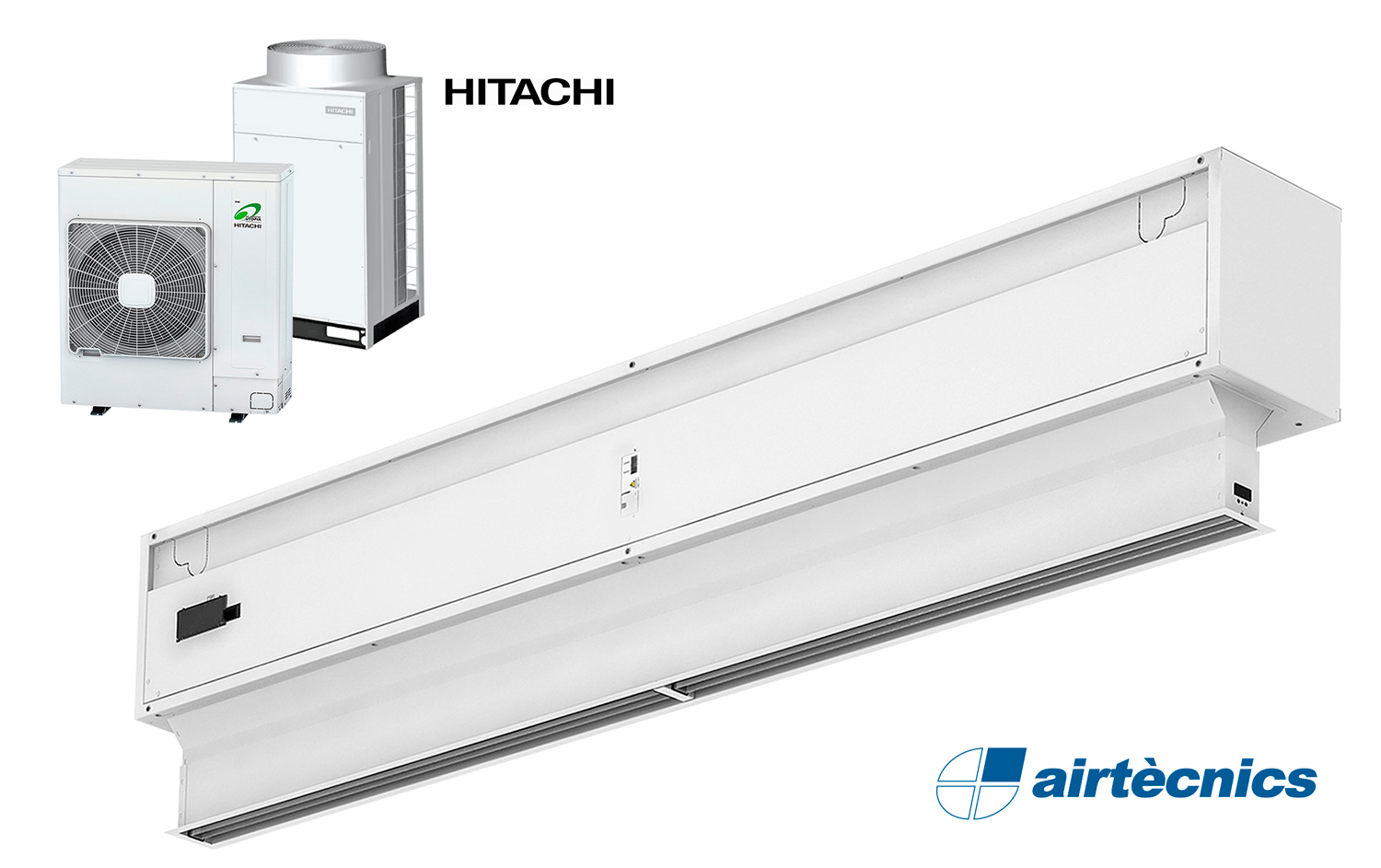

Vzduchová clona Invisair DX pro tepelné čerpadlo HITACHI
- Vzduchová clona s energeticky úsporným tepelným čerpadlem: Až 70% snížení nákladů a emisí CO2 (režim vytápění).
- Speciálně navrženo pro aplikace, kdy je třeba tělo vzduchové clony nainstalovat dovnitř sloupce nebo přepážky z architektonických důvodů.
- Samonosná konstrukce pláště z pozinkované ocelové desky, ve standardu nalakovaného epoxy-polyesterovou bílou barvou RAL9016.Jiné barvy či nerez ocel jsou dostupné na vyžádání.
- Proud vzduchu u Invisair sleduje přímou linii od vzduchové mřížky až do výpusti. Místo pro vstup uvnitř přepážky nebo sloupce by mělo být navrženo s vhodnou mřížkou poskytnutou jiným výrobcem.
- Výstupní lopatky z eloxovaného hliníku s profilem ve tvaru křídla, nastavitelné od 0 do 15 stupňů na každou stranu.
- Odstředivé ventilátory s dvojitým nasáváním poháněné motorem s vnějším rotorem a nízkou hlučností. 5rychlostní přepínač.EC modely vybaveny ventilátory s velmi nízkou energetickou spotřebou.
- Zahrnuje pouze topnou dx cívku s nainstalovanými teplotními čidly.
- Řídící panel Plug&Play CS-5DX-NE sloužící DX s 5rychlostním přepínačem a 7m telefonním kabelem jsou součástí.
- DX 1:1:
Připravena pro připojení k venkovní invertorové jednotce tepelného čerpadla HITACHI (R410A). Je vyžadována souprava rozhraní HITACHI DX přizpůsobená pro vzduchovou clonu s expanzním ventilem a programovatelné ovládání. - DX VRF:
Připravena pro připojení k venkovní invertorové jednotce tepelného čerpadla HITACHI (R410A). Je vyžadována souprava rozhraní HITACHI VRF přizpůsobená pro vzduchovou clonu s expanzním ventilem a programovatelné ovládání.
Model Jmenovitý průtok
m³/hVenkovní jednotka 230Vx1 Venkovní jednotka 400Vx3 Doporučená výška instalace
mIECG 1500 DX13-HI 2920 RAS-5HVNC1E RAS-5HNC1E 3-4,2 IECG 1500 DX15-HI 2920 RAS-6HVNC1E RAS-6HNC1E 3-4,2 IECG 2000 DX22-HI 4380 - RAS-8HNCE 3-4,2 IECG 2500 DX22-HI 5110 - RAS-8HNCE 3-4,2 IECG 2500 DX28-HI 5110 - RAS-10HNCE 3-4,2 Model Jmenovitý průtok
m³/hDoporučená výška instalace
mIECG 1500 VRF13-HI 2920 3-4,2 IECG 1500 VRF15-HI 2920 3-4,2 IECG 2000 VRF20-HI 4380 3-4,2 IECG 2000 VRF24-HI 4380 3-4,2 IECG 2500 VRF25-HI 5110 3-4,2 IECG 2500 VRF29-HI 5110 3-4,2 Model Jmenovitý průtok
m³/hVenkovní jednotka 230Vx1 Venkovní jednotka 400Vx3 Doporučená výška instalace
mIECG 1500 DX13-HI 2920 RAS-5HVNC1E RAS-5HNC1E 3-4,2 IECG 1500 DX15-HI 2920 RAS-6HVNC1E RAS-6HNC1E 3-4,2 IECG 2000 DX22-HI 4380 - RAS-8HNCE 3-4,2 IECG 2500 DX22-HI 5110 - RAS-8HNCE 3-4,2 IECG 2500 DX28-HI 5110 - RAS-10HNCE 3-4,2 Model Jmenovitý průtok
m³/hDoporučená výška instalace
mIECG 1500 VRF13-HI 2920 3-4,2 IECG 1500 VRF15-HI 2920 3-4,2 IECG 2000 VRF20-HI 4380 3-4,2 IECG 2000 VRF24-HI 4380 3-4,2 IECG 2500 VRF25-HI 5110 3-4,2 IECG 2500 VRF29-HI 5110 3-4,2
